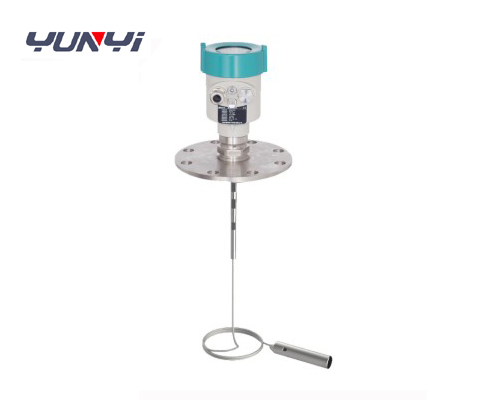

導波雷達液位計
產品名稱：導波雷達液位計
型號：XY-LD01
概述
型號：XY-LD01
概述
導波雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。
輸入：反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2 其中C為光速
因空罐的距離E已知，則物位L為：L=E-D
輸出： 通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
優勢：導波雷達液位計的技術優勢:雷達液位計對液體、顆粒及漿料連續物位測量。雷達液位計的測量不受介質變化、溫度變化、惰性氣體及蒸汽、粉塵、泡沫等的影響。雷達液位計的精度為5mm，量程60米，耐250度高溫、40公斤高壓，雷達液位計適用于爆炸危險區域。
用途：導波雷達液位計應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等。
技術參數
最大量程：6m
測量精度：±1mm
過程連接：G1A/G2A/1NPT
組件材料：不銹鋼316L /PTFE
鋼纜直徑：Φ6mm、Φ8mm、Φ10mm
過程溫度：-40-250 °C
過程壓力：-1.0-20bar
信號輸出：兩線制4-20mA/HART
